一、引言

在现代建筑、工业园区、城市管网和农业灌溉等领域，稳定可靠的供水系统是保障生产生活的基础。传统的水塔、高位水箱或气压罐供水方式存在压力波动大、能耗高、二次污染风险等问题。随着电力电子技术和自动控制理论的发展，恒压供水变频器与变频供水设备已成为主流的供水解决方案。它们通过实时调节水泵转速，使管网压力恒定，同时实现显著的节能效果。本文将从工作原理、系统组成、选型要点、常见问题等方面进行详细解析。

二、什么是恒压供水变频器？

恒压供水变频器是一种专门用于供水系统的变频调速装置。它接收来自管网压力传感器的反馈信号（通常为4-20mA或0-10V），与设定的目标压力值进行比较，通过PID调节算法输出频率指令，控制水泵电机的转速。当用水量增大导致压力下降时，变频器升高输出频率，水泵加速，增加供水量；当用水量减小导致压力上升时，变频器降低频率，水泵减速，减少供水量。最终使管网压力稳定在设定值附近。

与通用变频器相比，恒压供水变频器通常内置以下专用功能：

• 多泵切换逻辑：可控制多台水泵，实现自动轮换、增泵、减泵。
• 睡眠与唤醒功能：在微流量或零流量时自动停机，压力下降时自动唤醒。
• PID参数自整定：简化调试过程。
• 定时轮换：防止某台泵长期运行而其他泵锈死。
• 缺水保护、过压保护、过流保护等。

三、变频供水设备的系统组成

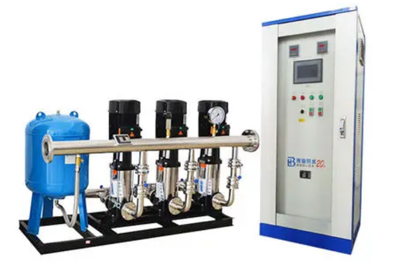

一套完整的变频供水设备（也称变频恒压供水设备）通常由以下部分组成：

1. 水泵机组：一台或多台立式/卧式离心泵，通常并联安装。
2. 恒压供水变频器：核心控制单元，可内置或多台变频器组合。
3. 压力传感器：安装于出水总管，实时检测压力。
4. PLC或专用控制器：用于多泵逻辑控制、人机界面、通信等。
5. 人机界面（HMI）：触摸屏，显示压力、频率、故障等信息，支持参数设定。
6. 管路及阀门：止回阀、闸阀、软接头、压力表等。
7. 气压罐：小容量气压罐用于缓冲压力波动，减少泵的启停次数。
8. 控制柜：集成所有电气元件，防护等级根据环境选择。

根据水泵数量和控制方式，变频供水设备可分为：

• 一拖一：一台变频器控制一台泵。
• 一拖多：一台变频器循环控制多台泵，成本较低，但同时只有一台泵变频运行，其余工频运行。
• 全变频：每台泵配一台变频器，所有泵均可变频运行，节能效果和压力稳定性最佳，但成本较高。

四、工作原理与节能分析

变频供水设备的基本控制逻辑为：

1. 设定目标压力 P_set。
2. 压力传感器检测实际压力 P_fb。
3. 控制器计算偏差 e = Pset - Pfb。
4. 经PID运算输出频率调节量。
5. 变频器改变输出频率，调节水泵转速。
6. 重复上述过程，直至压力稳定。

节能原理：根据泵的相似定律，流量 Q 与转速 n 成正比，扬程 H 与 n² 成正比，轴功率 P 与 n³ 成正比。当用水量减少时，降低转速可大幅降低功耗。例如，转速降至额定值的80%，功耗仅为额定值的51.2%。相比阀门节流调节，变频调速可节电20%~50%。

五、选型要点

正确选型是保证系统稳定运行和节能效果的关键。需考虑以下参数：

1. 最大流量与扬程：根据用水高峰期的流量和所需压力确定。扬程需包括实际几何高度、管道损失及所需自由水头。
2. 水泵数量与备用：一般设2~4台泵，其中一台备用。生活供水宜采用全变频方案。
3. 变频器容量：变频器额定电流应大于水泵电机额定电流的1.1~1.2倍。若需频繁启停或重载启动，应留更大余量。
4. 压力传感器量程：应为工作压力的1.5~2倍。精度等级不低于0.5级。
5. 控制方式：根据预算和节能要求选择一拖多或全变频。
6. 防护等级：室内清洁环境可选IP20~IP30；潮湿、粉尘环境选IP54以上。
7. 通信功能：如需接入楼宇自控或远程监控，应选择支持MODBUS、BACnet等协议的设备。

六、常见问题与解决对策

• 压力波动大：PID参数不合理，需重新整定；或压力传感器安装位置离泵太近，应安装在总管上远离脉动源。
• 频繁启停：气压罐容量太小或预充压力不当；睡眠阈值和唤醒阈值设置不合理。
• 泵切换失败：检查接触器、继电器及PLC输出点；轮换时间设置过长导致泵锈蚀。
• 变频器过流跳闸：加速时间过短，应延长加速时间；或水泵卡阻，需检修。
• 压力设定值无法达到：水泵选型偏小、管道堵塞、阀门未全开或传感器故障。

七、应用场景

1. 高层建筑生活供水：替代高位水箱，消除二次污染，压力稳定。
2. 小区集中供水：多栋楼共用一套设备，按需供水。
3. 工厂生产供水：为生产线提供恒定压力的冷却水、工艺用水。
4. 消防供水：与消防泵组合，平时维持管网压力，火灾时自动切换。
5. 农业灌溉：根据作物需水规律调节流量，节水节电。
6. 水处理系统：反渗透、超滤等工艺要求恒压进水。

八、发展趋势

• 永磁同步电机+变频器：进一步提高效率，缩小体积。
• 物联网与云平台：远程监控、故障预警、数据分析。
• AI智能PID：自适应调整参数，应对复杂用水工况。
• 能量回馈：在制动或减压时回收能量。
• 集成化与模块化：将变频器、PLC、HMI集成于一体，简化安装与维护。

九、

恒压供水变频器和变频供水设备通过变频调速技术实现了供水系统的自动化、高效化和节能化。正确选型、合理设计和规范调试是发挥其优势的前提。随着智能化和物联网技术的融入，未来的供水系统将更加可靠、节能和易于管理。无论是新建项目还是旧系统改造，采用变频恒压供水都是值得推荐的技术方案。
